一、操作步骤
1、在管道上焊接一个短接,或做个卡箍焊接上短接,短接和球阀旋拧到一起;
2、每次使用前将开孔机密封条更换好,把开孔机和球阀旋拧在一起,按动电源开关让开孔机旋转;
3、缓慢摇动手轮让钻头向管道方向开始开孔,开孔成功后关闭电源,摇动手轮将钻头退出,反摇手轮至摇不动为止;
4、关闭球阀,卸下开孔机完成;
5、易燃易爆有毒有害类介质管道开孔需要和气体检测仪配套使用,气体检测仪放在检漏孔处实时检测泄漏数据,发现泄漏需要立即关闭电源、摇动手轮退出钻头,关闭阀门。
二、技术参数
1、开孔压力:2.6MPa水≤3.5MPa;
2、开孔温度:≤240℃;
3、开孔管道材质:金属、有色金属、塑料;
4、部位:管道直管;
5、电压:220V~
6、功率:1000W
7、转数:296r/min
8、开孔直径:Ø10~24mm
9、钻机材质:304不锈钢
10、主机规格:940X450X55
11、主机重量:16kg
三、开孔机调整
1、装卸钻头需要用活动扳手套在钻头高棱上然后用榔头敲打;
2、开孔过程中开孔机密封处泄漏可以用扳手旋拧密封调节丝;

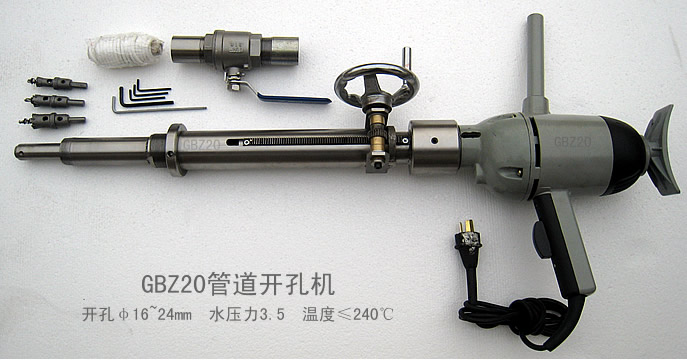

四、装箱清单
1、开孔机主机1台(电机、机头)
2、不锈钢4〞阀门一只
3、不锈钢短接1只
4、金属铁短接1只
5、钻头16mm、20 mm、24 mm各1只
6、密封条5米
7、内六方扳手M4、M5各1只
8、说明书1份
五、注意
1、开孔人员需要经过培训后方可操作;
2、初次使用本机需要在空管道上实验后可以熟练操作后可以开带压管道;
3、每次开孔前需要安装新密封条和钻头;
4、每次带压开孔施工前必须检查阀门和焊接是否严密,检测方法为:将开孔高压测漏机和阀门接口连接后压动泵杆,用肥皂沫检测阀门连接点和焊接部位,
保证无泄漏开始开孔施工。
![按此在新窗口浏览图片](/uploads/allimg/140226/111UT116-0.jpg)
