DYFG8泄漏抢险预案配置套装

管道容器泄漏抢险预案专用配置
三包一器一钳一捻一带

一、三包
FD8法兰包、阀门包、管道包
法兰无论大小一律可以在10分钟内快速不动火带压止漏；
无论多大口径阀门，无论说明类型规格阀门，用本包可不动火快速带压止漏；
无论多大规格的管道，无论是管道上的各种部位，用本包可在10分钟内不动火快速带压止漏。以上三包操作非常简单。

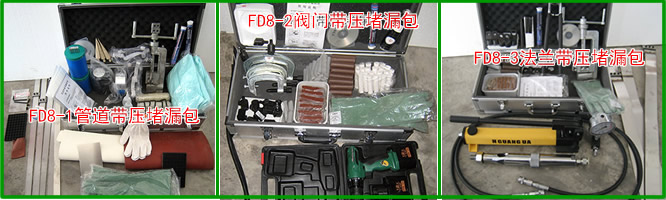

（1）图片

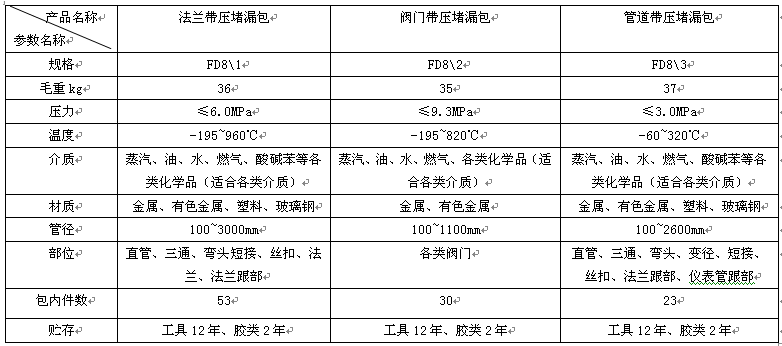

（2）技术参数



二、一器
FBCK300磁力堵漏工具
本品主要应用在金属管道容器腐蚀穿孔和跑、冒、滴、漏的快速带压堵漏上，当管道容器出现泄漏用本品一粘即可快速止漏，操作简便、方便快捷、安全可靠、是金属管道、容器、罐车必备品之一。

（一）技术参数
材质：碳钢、45#钢、钕铁硼改良磁路块和不锈钢组合
尺寸：200X100X180；
使用范围：金属容器、管道和罐车
适用介质：油、水、燃气、蒸汽、浓酸、碱、苯等强腐蚀类和各类化学品
磁堵器压力：≤5.8MPa
温度：-50~105℃
重量：11kg
（二）箱内配套材料参数
1、GB111钢泥胶棒：
原料：冷焊灰、树脂、化学碳剂、钠钢粉组合；
尺寸：长195；直径20mm；
使用范围：金属、塑料、玻璃钢水泥类材质容器和管道；
适用介质：油、水、燃气、蒸汽、浓酸、碱、苯等强腐蚀类和各类化学品；
压力：4.8Mpa；（制成长100宽100厚胶块实验数据）
温度：≤260℃；
重量：103g。
2、磁压片：为涂抹钢泥胶棒连接铁板。
3、橡胶片：白色，厚度1mm，可剪切和漏点大小后压按在泄漏点上。
4、GB75快修胶带：长1.5米，含胶，可以直接压按在泄漏点上然后用磁堵器加磁给压。
5、磁堵器大小各1台。
6、铝合金箱尺寸：450X310X200。
（三）操作步骤：
A、磁胶堵：
1、用通明胶布粘在磁堵器底部；
2、把GB111钢泥胶棒用手揉捏搅拌均匀后粘铺至磁堵器底部通明胶布上；
3、将粘好胶的磁堵器压按至泄漏部位，把磁堵器的激磁挡杆搬动至激磁ON挡位，此时磁堵器会产生强大的磁力紧紧粘贴在泄漏部位，靠磁堵器底部的胶将泄漏部位周围调整平整达到良好密封达到止漏目的。
B、磁带堵
1、用通明胶布粘在磁堵器底部；
2、把GB75快修胶带从密封袋内取出在清水里激活20秒后折叠成适合泄漏点大小后粘铺至磁堵器底部通明胶布上；
3、将粘好的磁堵器压按至泄漏部位，把磁堵器的激磁挡杆搬动至激磁ON挡位，此时磁堵器会产生强大的磁力紧紧粘贴在泄漏部位，靠磁堵器底部的胶将泄漏部位周围调整平整达到良好密封达到止漏目的。

C、磁皮堵
2、把橡胶片粘铺至磁堵器底部用通明胶布粘贴上；
3、将粘好橡胶片的磁堵器压按至泄漏部位，把磁堵器的激磁挡杆搬动至激磁ON挡位，此时磁堵器会产生强大的磁力紧紧粘贴在泄漏部位，靠磁堵器底部的胶将泄漏部位周围调整平整达到良好密封达到止漏目的。

D、磁铁堵
1、在磁压片上涂胶或粘胶带后防在磁堵器底部；
2、将磁堵器压按至泄漏部位，把磁堵器的激磁挡杆搬动至激磁ON挡位，此时磁堵器会产生强大的磁力紧紧粘贴在泄漏部位，靠磁堵器底部的胶将泄漏部位周围调整平整达到良好密封达到止漏目的。
取下磁堵器步骤：取下前把手柄扳动至OFF位置的退磁挡上后磁堵器会自动和金属脱离，磁堵器上磁力彻底消失，此时磁堵器如同铁块一样。
注意：本磁堵器为强磁类产品，当挡杆手柄到ON前要注意手脚身体离磁堵器底面过近会导致手指断裂危险。






三、一钳
XKLA31堵钳链卡

《管道容器泄漏抢险预案专用配置"三包一器一钳一捻一带"之一》
当管道出现泄漏可以使用本品下压电焊补丁和电焊胶皮压紧漏点，检测不漏再焊接，焊接完成后把本品取下可反复使用。
五要素

1压力：≤10MPa
2温度：≤980℃
3介质：任意
4材质：金属、有色金属
5管径部位：Ø65000mm（65米）直管、三通、弯头、变径、法兰根部、阀门阀体、容器罐体等

注意：本品堵漏需要电焊安全动火的必须使用B4型高温焊接胶片。







四、一捻

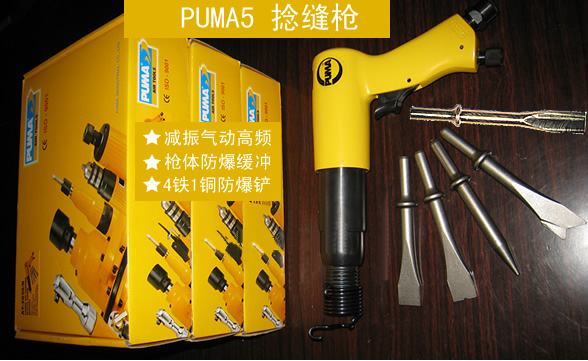

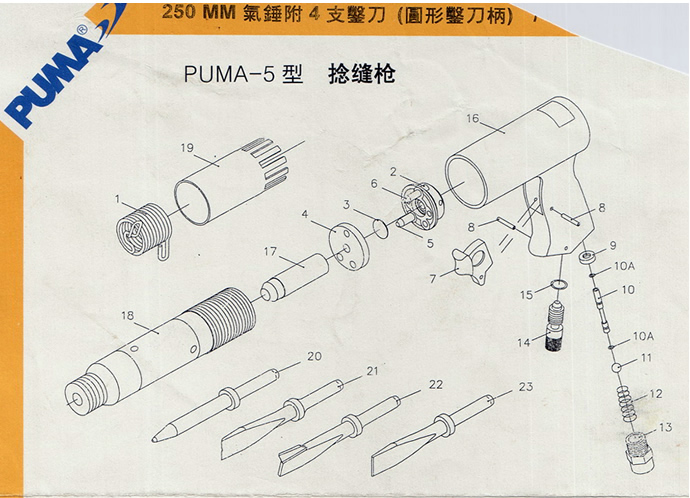

PUMA5和GBNQ-12带压堵漏捻缝枪
当金属类管道或容器上的焊缝出现泄漏，可以使用本品压按在泄漏部位，本枪要用一空压机或氧气瓶当气源来推动产生高频震荡，达到捻缝堵漏之目的，本枪内包括四铁铲和一铜铲。
捻缝枪操作规程
1、捻缝枪可以在管道和容泄漏出现砂眼或焊缝泄漏可以用PUMA5直接捻缝达到快速止漏目的；
2、材质范围：PUMA5PUMA5和GBNQ-12捻缝枪适合使用在各类金属管道上；
3、压力范围：人员操作时压力≤5.0Mpa，PUMA5要由人来操作，PUMA5本身压力范围要根据人接受压力范围为准；
4、温度范围：人员操作温度≤50℃，温度范围要根据人接受压力范围为准，操作人员穿戴GBF-17A非燃蒸服可以在650度内操作施工；
5、酸碱苯范围：范围要根据人接受压力范围为准，没有穿戴防护是不准操作的，在浓酸碱苯管道或容器上使用PUMA5和GBNQ-12捻缝枪捻缝需要根据浓度穿戴L42防酸碱塑胶联体堵漏服或GBF-81Q全封闭式防毒酸碱服；
6、捻缝操作过程中要佩带带防爆面罩安全帽；
7、捻缝过程中要根据管道或容器金属厚度自行调节高频率和捻缝操作时间，以免击穿管道或容器表层造成更大泄露孔；
8、捻缝施工要使用捻GBNT-29缝铜条或GBNQ-35捻缝铅丝压按在捻逢铲下使用。
另购和本枪配套使用的空压机信息：
1、使用一把捻缝枪的配空压机2P,气压立方0.13Mpa，功率1.5kw，电机线圈必须为铜线。
2、使用两把捻缝枪的配空压机4P，气压立方0.47Mpa，功率3kw，皮带带动式。












五、一带

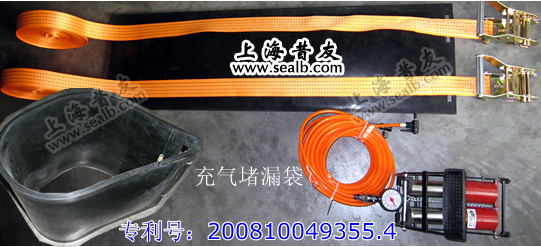

GBD粘贴捆绑充气堵漏袋:专利号200810049355.4(充气堵漏袋)

一、全套清单：
1、扁平充气橡胶袋；
2、划锁器捆绑带：包括捆绑带、划锁器；
3、脚动充气泵：包括充气泵、高压充气管、充气嘴构成；
4、铝合金工具箱。

二、使用部位：
各类钢瓶、容器罐、大型管道。

三、技术参数：
1、压力：2.8MPa
2、温度：-50~250℃
3、材质：金属
4、部位：瓶、罐、管
5、直径：30cm~35m，30厘米~35米
6、介质：各类气体、液体、粉面、泡沫等所有介质，例如：柴油、汽油、重油、轻质油、飞机油、苯、甲苯、二甲苯、氢氧化钠、氨水、漂白剂、硫酸、盐酸、硝酸、醋酸、氨、液氨、氯、液氮、硫酸、烧碱、盐水、苯；天然气、液化气、沼气、煤气、高温蒸汽、水暖、氯气、空气、氧气、氩气、光气、氮气、制冷剂等介质
七、箱内清单

序号 名    称            数量 备    注
1 GBD扁充气堵漏袋   1件 别名：扁平充气堵漏袋
2 划锁器加10米捆绑带   2套
3 捆绑带            20米
4 脚动充气泵   2台
5 8米充气软管   1条
6 快接头            1只
7 充气嘴接头   5只
8 气门钥匙            2只
9 铝合金箱            1只
10 说明书            1份
11 堵漏光盘            1张

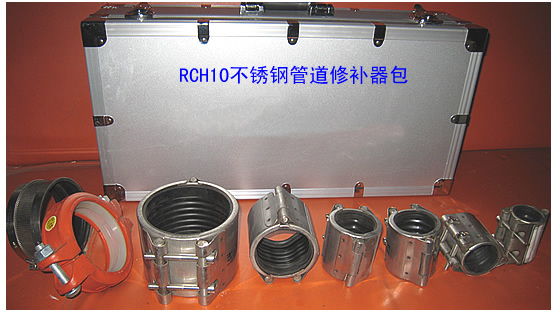

六、RCH10不锈钢管道修补器包

可以快速为金属塑料玻璃钢等各类管道快速堵漏，当管道出现泄漏，用本包工具可以在0分钟内堵漏成功

材质：不锈钢和橡胶组合
尺寸：≤159
使用范围：金属塑料玻璃钢管道
适用介质：油、水、燃气、蒸汽、各类化学品
压力：≤2.1MPa
温度范围：-50~295℃





七、GBK3型管道套管快速堵漏工具

本套工具是管道抢险各类堵漏器材配套专用工具，操作简易迅速，使用方便;
适用管道直径：12—100mm堵漏压力：0.2—0.6MPa

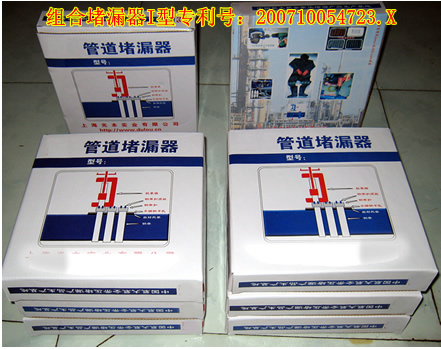

八、GDZ-100万能管道组合堵漏器Ⅰ型

专利号200710054723.X

本堵漏器优点:
优点1、本品可以使用在任何管道上,内装的万能不锈钢卡瓦可以根据管道弧度自然成型,硬度高同时还有弹性。
优点2、

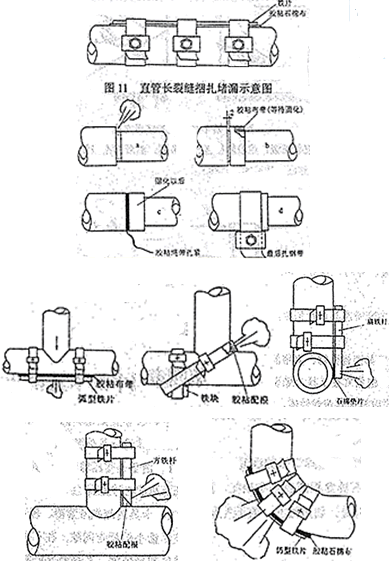

管道堵漏图

使用图片

管道组合堵漏器I型说明

技术:本产品为钢带拉紧技术使用的产品，主要用于各种规格管道跑冒滴漏带压堵漏。
应用范围：金属、玻璃钢、复合管、PVC、PE等管道的直管、三通、弯头、变径、短接、法兰和法兰盘根部的带压堵漏。其他堵漏用此产品直接堵即可，法兰堵漏见下3。

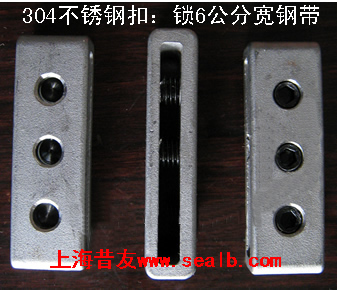

使用方法：将组合管道堵漏器内蜂巢自封垫铺垫至泄漏处，将不锈钢卡瓦用手和小锤整形为管道基本相同的弧度压在自封垫上方，用G5-30强力拉紧器将带有锁扣的钢带把卡瓦和自封垫包扎紧箍在管道泄漏处完成。G5-30强力拉紧器需要向本公司另行采购。

三、技术参数

1、应用范围：金属、玻璃钢、复合管、PVC、PE等

2、应用部位：道的直管、三通、弯头、变径、短接、法兰和法兰盘根部。

3、管道介质：各类油品、燃气、化工品、水、蒸汽。

4、施堵压力：≤2.2Mpa

5、承受压力：≤2.9Mpa

6、适用温度：≤280℃

7、胶片温度：≤980℃  （每盒内有一块A4高温胶片，如与高温堵漏可以用高温胶片替换自封垫使用即可永久承受980℃的温度）
四、注意事项
1、开箱倒取堵漏器时要将箱内手套戴上，以防止钢带边缘锋利划破手指，如有受伤可以使用包装箱内部的创可贴。
2、堵漏施工前要穿防护服戴安全帽进入施工现场。
3、进入堵漏现场要先了解泄漏情况后才能进入施堵现场，主要了解是否有毒、高温、高压三种情况，有毒介质要穿戴GBF-08全封闭式消防化服；高温指60度以上的温度要穿戴GBF-17阻燃防蒸汽服；高压指在6Mpa以上的压力要将卸压至4.7Mpa以下再佩带GBP-07防爆隔热面罩。
4、含有燃气介质堵漏中工具和堵漏器要清拿清放，以防产生火花，燃气泄漏浓度大有火花即可燃爆。
5、堵漏时堵漏工要观察风向，堵漏工始终要站在上风口，如必须到下封口施工要佩带象鼻帽或10分钟就换一次人。
6、其他更多内容参看带压堵漏行业标准Q/05082GBDDC
五、箱内清单

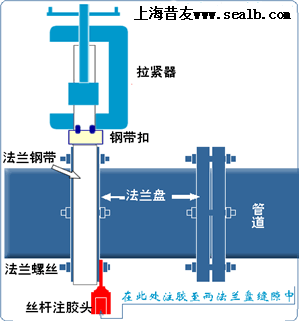

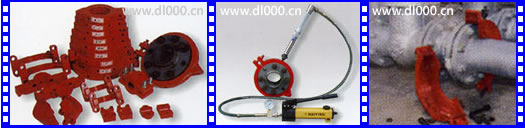

九、FGD12中压法兰注胶卡具

每套12只，规格为Φ95、Φ105、Φ115、Φ135、Φ145、Φ160、Φ180、Φ195、Φ200、Φ230、Φ250、Φ270各1只，压力3.6MPa
